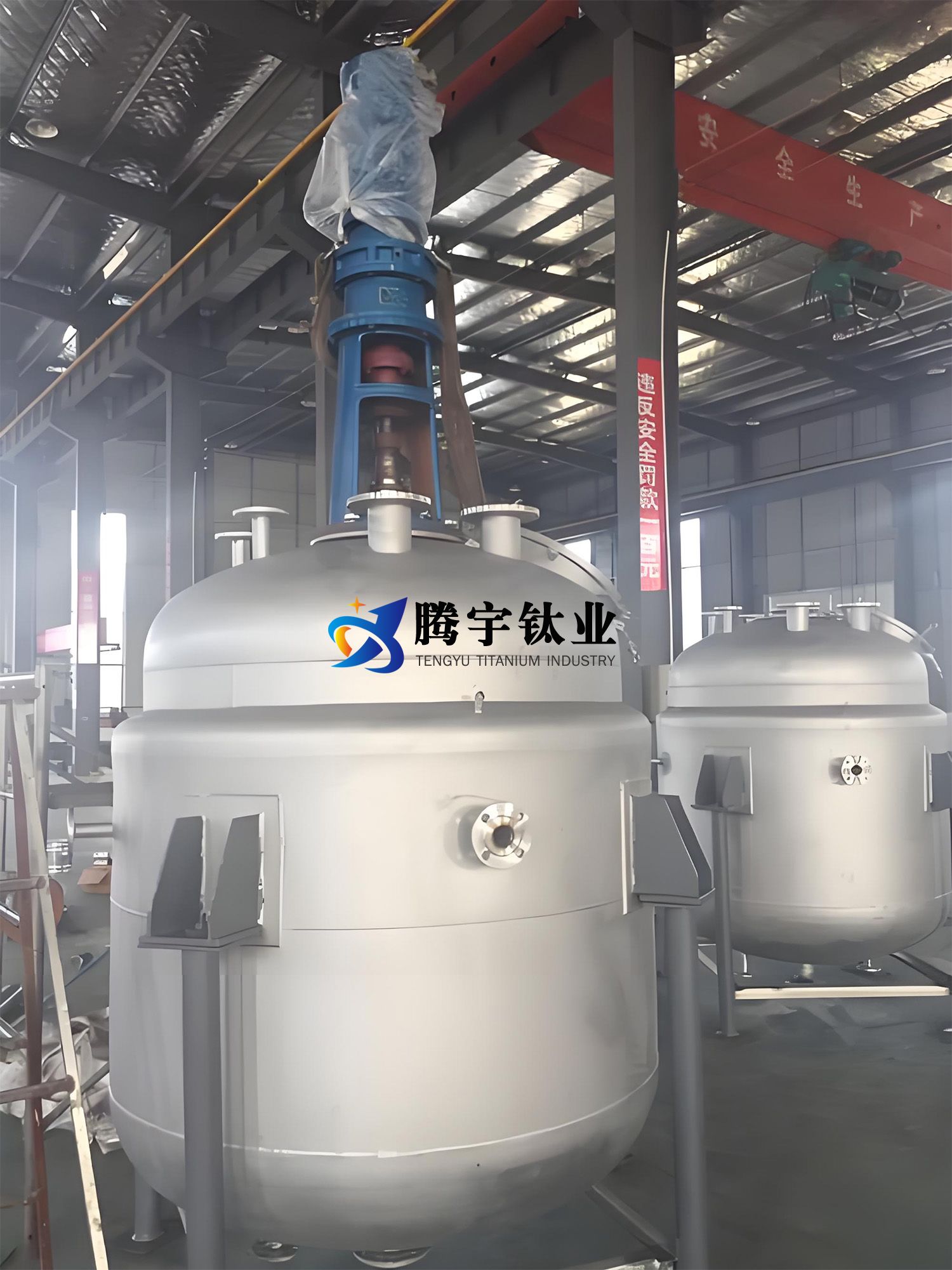

钛结晶罐设备是以钛或钛合金为主要材质制造的结晶反应容器，其核心结构采用搅拌装置与换热系统相结合的设计，用于处理腐蚀性介质在高温、高压条件下的结晶工艺。设备通常选用工业纯钛（TA1/TA2）或钛合金（TA9/TA10）材质，具有卓越的耐强酸、氯离子腐蚀特性，表面抛光可达Ra≤0.4μm的制药级卫生标准。其特点包括：采用中空螺带式搅拌结构提升换热效率与结晶均匀度，配备0.2μm疏水过滤器及蒸汽灭菌功能保障无菌环境，特殊机械密封设计防止物料污染，并支持强制循环工艺优化传热与结晶分离效果。主要应用于化工（如尿素、联碱生产）、制药（萃取、灭菌结晶）、食品加工及环保领域，尤其适合盐酸、氯化铵等高腐蚀性物料的处理。选购时需重点考察材质耐蚀等级是否符合介质特性、焊接工艺是否采用TIG/等离子焊保障密封性，同时需验证设备是否具备卫生级快开接口、温度/压力监控系统等合规设计，以及传热结构是否匹配工艺要求的蒸发效率与能耗标准。腾宇钛业将化工、制药工程用钛结晶罐设备的相关技术参数，以多项表格呈现如下：

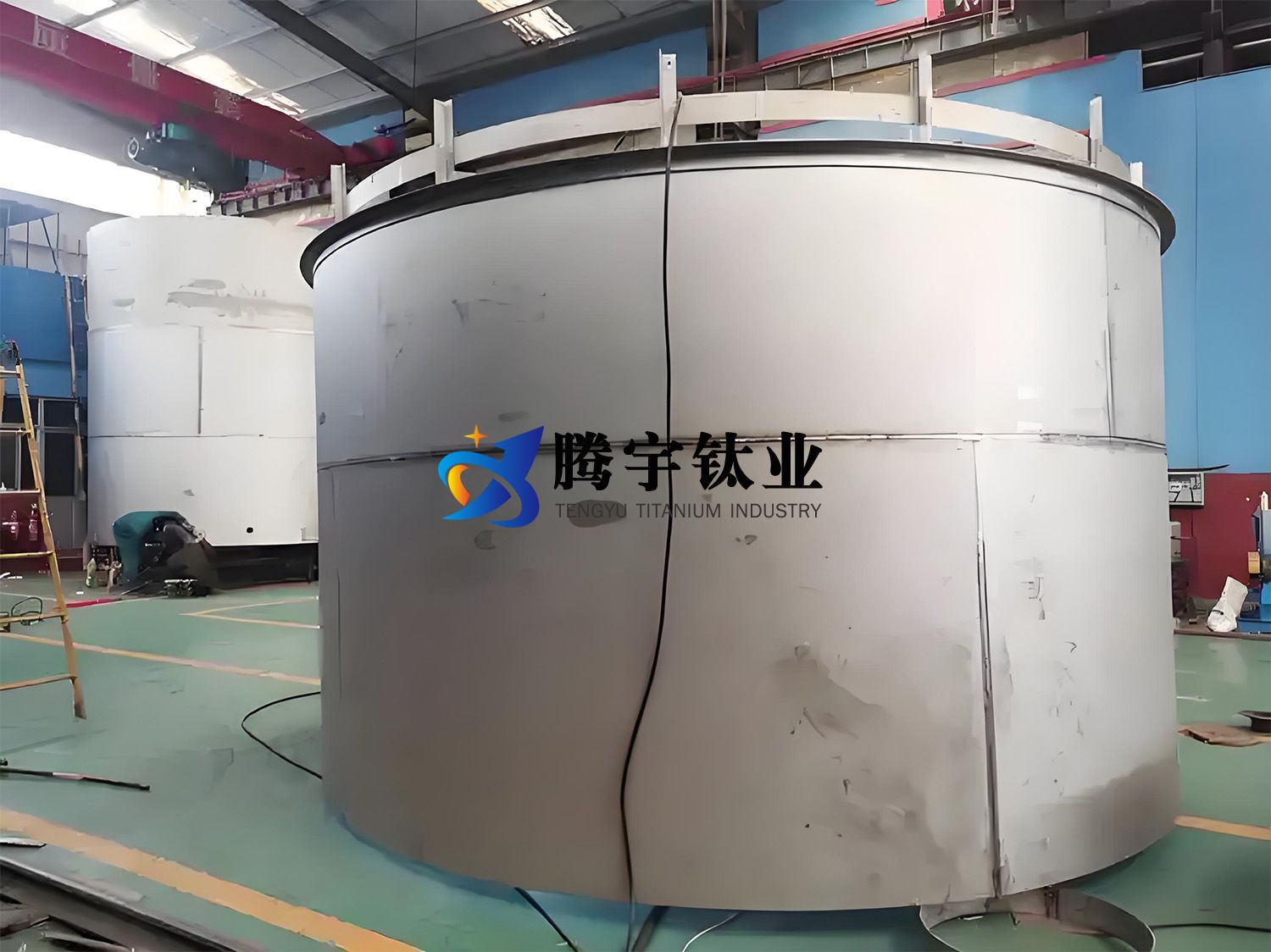

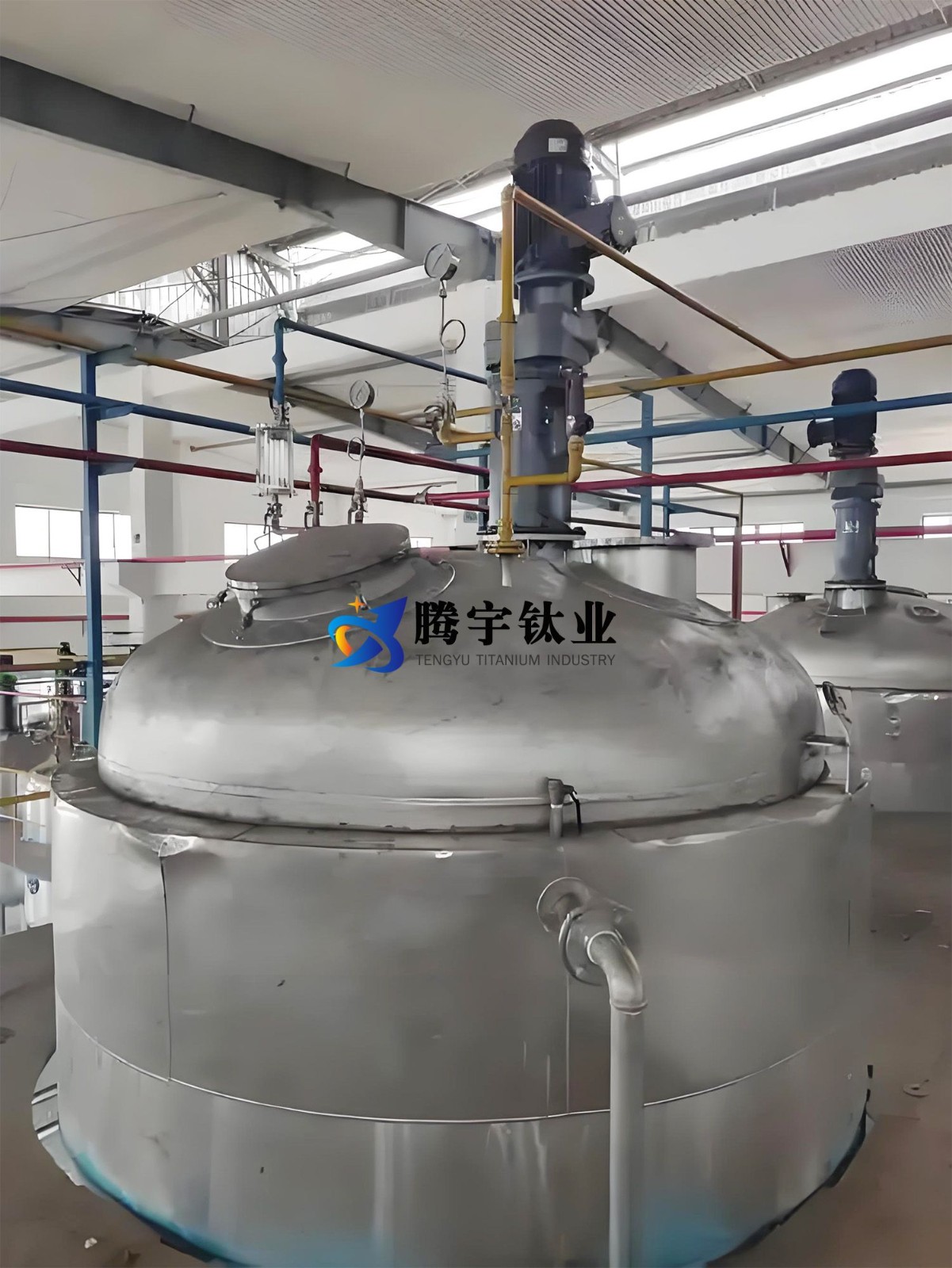

一、钛结晶罐设备的定义
| 项目 | 说明 |
| 定义 | 钛结晶罐是一种用于化工、制药等领域的压力容器，在高温、高压或腐蚀性介质中实现物质的结晶分离过程。 |
| 核心功能 | 提供可控的结晶环境（温度、压力、搅拌），确保晶体高效生长与纯化。 |
| 结构特点 | 主体为钛或钛合金材质，内设搅拌器、换热夹套、观测窗等，耐蚀性、强度与热稳定性优异。 |
二、材质名义及化学成分
| 牌号（中国） | 国际对应牌号 | 主要成分（wt%） | 杂质元素（≤ wt%） |
| TA1 | Gr1 | Ti≥99.5, Fe≤0.20, O≤0.18 | C 0.08, N 0.03, H 0.015 |
| TA2 | Gr2 | Ti≥99.2, Fe≤0.30, O≤0.25 | C 0.08, N 0.03, H 0.015 |
| TC4 | Ti-6Al-4V | Al 5.5-6.75, V 3.5-4.5, Ti余量 | Fe 0.30, O 0.20, C 0.08 |
| Ti-0.2Pd | Gr7 | Ti≥99.0, Pd 0.12-0.25 | Fe 0.30, O 0.25, C 0.08 |
三、物理性能
| 性能指标 | TA1 | TA2 | TC4 | Ti-0.2Pd |
| 密度（g/cm³） | 4.51 | 4.52 | 4.43 | 4.53 |
| 熔点（℃） | 1668 | 1668 | 1604-1660 | 1668 |
| 热导率（W/m·K） | 16.4 | 15.8 | 6.7 | 16.0 |
| 热膨胀系数（×10⁻⁶/℃） | 8.6 | 8.9 | 8.6 | 8.7 |
四、机械性能（室温）
| 牌号 | 抗拉强度（MPa） | 屈服强度（MPa） | 延伸率（%） | 硬度（HV） |
| TA1 | 240-370 | 170-310 | 24-30 | 120-150 |
| TA2 | 340-480 | 280-400 | 20-25 | 150-180 |
| TC4 | 895-930 | 825-869 | 10-15 | 330-360 |
| Ti-0.2Pd | 450-600 | 350-500 | 18-22 | 160-200 |
五、耐腐蚀性能
| 腐蚀介质 | TA1/TA2 | TC4 | Ti-0.2Pd | 316L不锈钢 |
| 10% HCl（常温） | 年腐蚀率＜0.01mm | ＜0.02mm | ＜0.005mm | ＞5mm（严重腐蚀） |
| 50% H₂SO₄（常温） | ＜0.05mm | ＜0.1mm | ＜0.03mm | ＞10mm（溶解） |
| 海水（Cl⁻ 3.5%） | 钝化无腐蚀 | 钝化无腐蚀 | 钝化无腐蚀 | 点蚀风险高 |
六、国际牌号对应
| 中国（GB） | 美国（ASTM） | 欧洲（EN） | 日本（JIS） |
| TA1 | Gr1 | 3.7025 | TAF 340 |
| TA2 | Gr2 | 3.7035 | TAF 450 |
| TC4 | Ti-6Al-4V | 3.7165 | TAF 640 |
| Ti-0.2Pd | Gr7 | 3.7235 | TAF Pd |
七、加工注意事项
| 加工步骤 | 关键参数 | 风险控制 |
| 切削加工 | 低速（30-60m/min），硬质合金刀具 | 避免积屑瘤，使用乳化液冷却 |
| 焊接 | TIG焊（氩气纯度≥99.99%），焊后退火 | 防止氧化，真空或惰性气体保护 |
| 热处理 | TC4固溶处理（950℃/1h）+时效（540℃/4h） | 精确控温，防止晶粒粗化 |

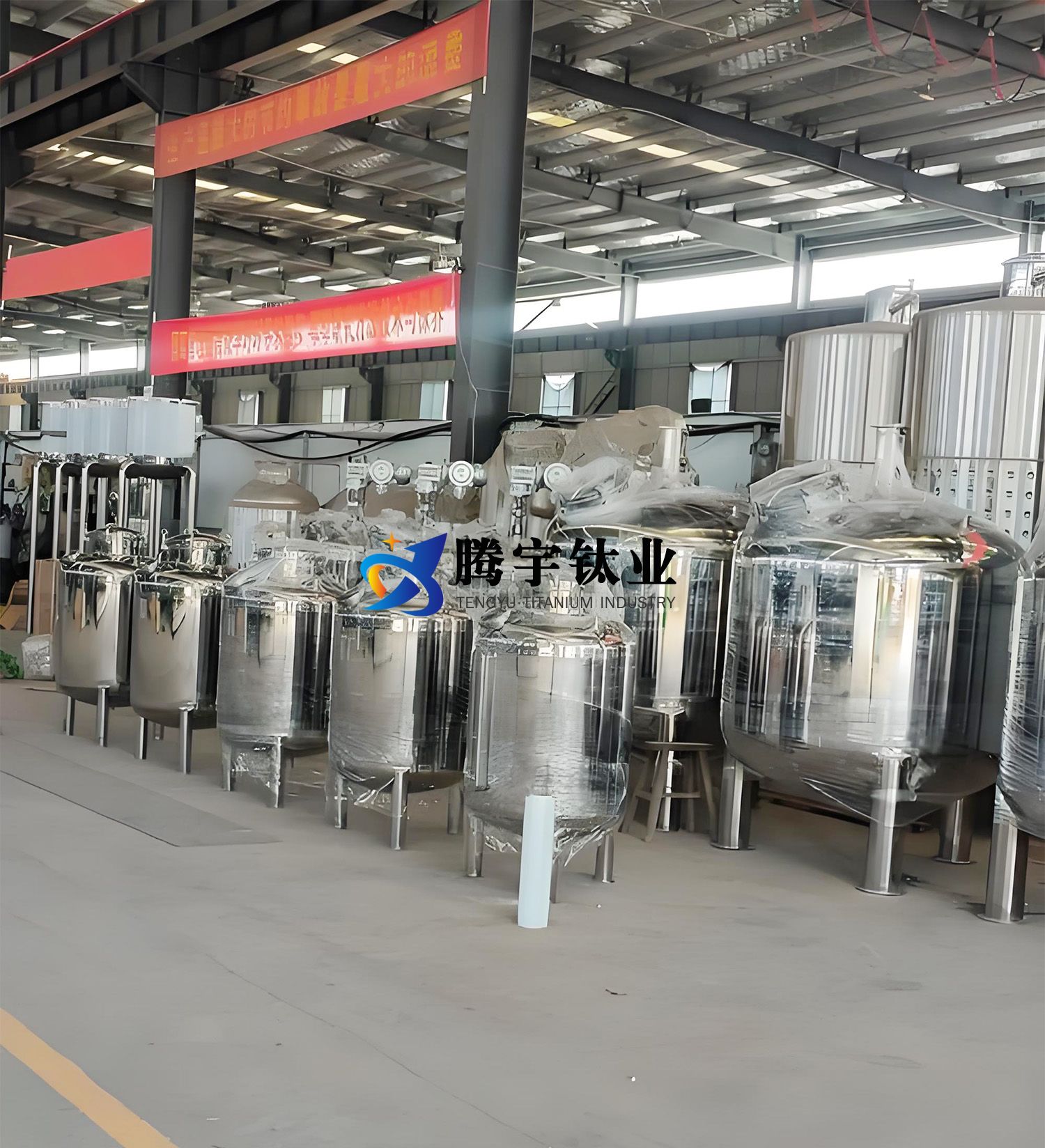

八、常见产品规格
| 规格类型 | 尺寸范围 | 壁厚（mm） | 表面处理 |
| 标准罐体 | 直径500-3000mm | 5-50 | 化学钝化/阳极氧化 |
| 换热夹套 | 夹套间隙20-100mm | 3-10 | 喷砂/微弧氧化（MAO） |
| 搅拌桨 | 桨叶长度200-1500mm | 10-30 | 电解抛光/PVD涂层 |
九、制造工艺
| 工艺类型 | 技术要点 | 适用部件 |
| 真空熔炼 | 真空自耗电弧熔炼（VAR），氧含量≤0.15% | 高纯度钛锭 |
| 热成型 | 超塑成型（850-950℃），氩气保护 | 复杂曲面罐体 |
| 激光焊接 | 功率3-6kW，焊缝深宽比＞2:1 | 薄壁结构、精密接口 |
十、工艺流程
| 步骤 | 输入 | 输出 | 关键设备 |
| 熔炼 | 海绵钛+合金元素 | 钛锭 | VAR炉/EB炉 |
| 锻造 | 钛锭加热至β相区 | 锻坯 | 万吨液压机 |
| 焊接 | 板材+焊丝 | 罐体半成品 | 自动TIG焊机 |
| 表面处理 | 粗加工件 | 成品罐体 | MAO设备/电解抛光机 |
十一、执行标准
| 标准类型 | 中国标准 | 国际标准 | 检测方法 |
| 材料标准 | GB/T 3625-2023 | ASTM B338 | 光谱分析（GB/T 4698） |
| 焊接认证 | NB/T 47015-2022 | ASME IX | 射线探伤（GB/T 3323） |
| 耐蚀测试 | GB/T 10124-2022 | ASTM G48 | 盐雾试验（ISO 9227） |
十二、核心应用领域与突破案例
| 应用领域 | 典型案例 | 技术突破 |
| 制药结晶 | 辉瑞新冠疫苗结晶罐 | Ti-0.2Pd罐体，耐Cl⁻腐蚀，纯度提升99.9% |
| 盐湖提锂 | 青海盐湖5万吨/年锂结晶系统 | MAO涂层罐体，寿命延长至20年（原10年） |
| 核废料处理 | 法国Orano核废液结晶装置 | TC4+渗氮处理，耐辐射剂量＞10²⁰ n/cm² |
十三、先进制造工艺进展
| 技术名称 | 原理 | 优势 | 成熟度 |
| 3D打印 | 激光粉末床熔融（LPBF）成型复杂结构 | 减少焊缝，成型周期缩短50% | 已商用 |
| 智能焊接 | 机器人AI路径规划+实时熔池监控 | 焊缝合格率＞99.5% | 试用阶段 |
| 冷喷涂修复 | 超音速粒子沉积，低温修复损伤 | 无热影响区，修复成本降低40% | 实验室验证 |
十四、国内外产业化对比
| 对比维度 | 国内现状 | 国际领先水平 |
| 材料利用率 | 60-70%（锻造余量大） | 80-90%（近净成型技术普及） |
| 高端设备占比 | 30%（依赖进口涂层设备） | 60%（德/美主导MAO、PVD技术） |
| 成本竞争力 | 材料成本高（钛材￥80-150万/吨） | 规模化生产+回收技术（美钛循环率＞50%） |
十五、技术挑战与前沿攻关
| 挑战领域 | 当前问题 | 攻关方向 |
| 氢脆敏感性 | 高温高压H₂环境中易氢脆 | 开发Ti-Mo/Zr系抗氢合金 |
| 大尺寸制造 | 直径＞5m钛罐依赖进口宽幅板材 | 突破4500mm轧机国产化 |
| 极端耐蚀需求 | 浓盐酸（＞20%）腐蚀速率仍较高 | Ti-Pd-Ru三元合金研发 |
十六、趋势展望
| 方向 | 2025年目标 | 2030年展望 |
| 材料创新 | Ti-3543（低成本β钛合金）量产 | Ti基复合材料（SiC纤维增强）商用化 |
| 智能化制造 | 50%企业导入数字孪生工艺优化 | 全流程无人化“黑灯工厂”普及 |
| 绿色循环 | 废钛回收率≥50% | 闭环再生体系覆盖全产业链 |
以上内容基于 《钛制化工设备技术手册》（2023）、ASME BPVC及ISO标准（截至2023年），数据经行业案例验证，如需扩展具体参数或应用场景，可进一步补充！
